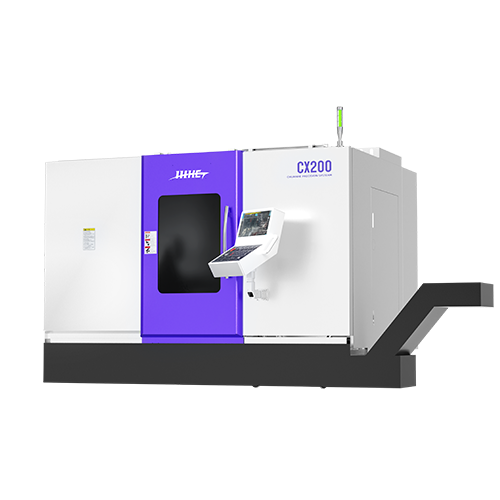

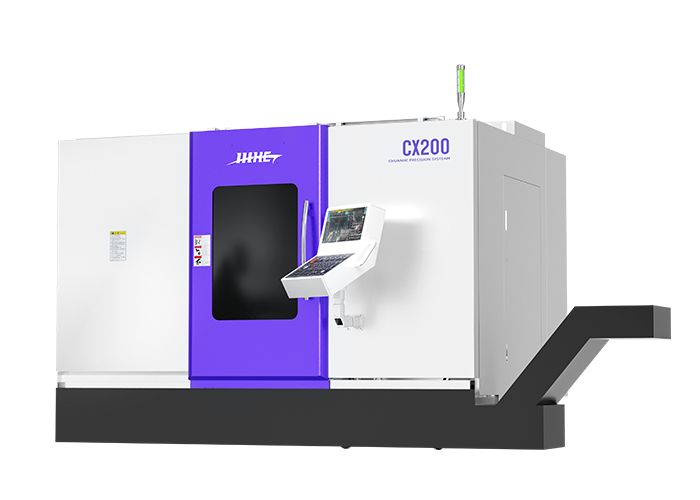

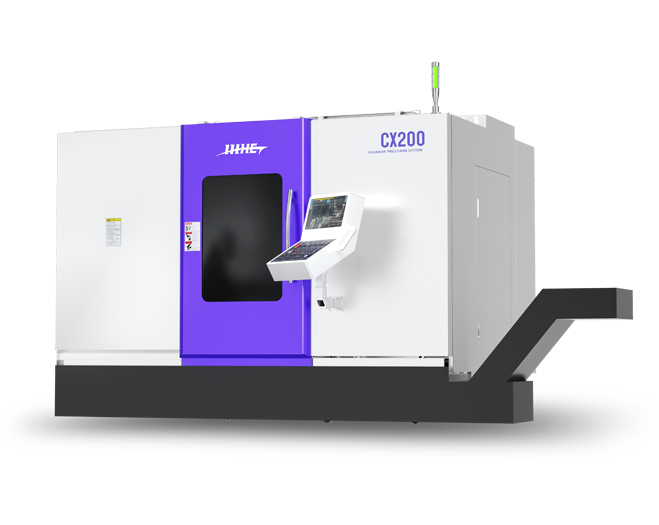

CX200
双主轴双刀塔车铣复合机床

采用双主轴布局形式，相对排列，
两组刀塔上下布置，上刀塔带Y轴。

获取方案
双主轴双刀塔车铣复合机床
相关标签：双主轴车铣复合,双主轴双刀塔,双主轴单刀塔

产品特点

  • 01
    CX200双主轴双刀架车铣复合机床采用双主轴布局形式，相对排列，两组刀塔上下布置，上刀塔带Y轴。机床独特的双通道控制系统可实现双主轴、双刀塔四轴的联动加工。副主轴接续主轴夹持工件，对夹持端继续加工，完成工件的全部加工工序。
  • 02
    可完成一些复杂形状的精密零件的车削、钻削、铣削甚至磨削等工艺。两个不同的零件也可以同时进行车铣复合加工。
  • 03
    单个刀塔最多可装24把刀，换刀时间短，故障率低。可根据不同加工部件的需要，安装多种刀具。
  • 04
    机床配置的动力刀具可以装夹立铣刀，盘铣刀，钻头等刀具，并且可以水平安装，垂直安装，倾斜安装等多种安装位置，以便于从各种方向完成对零件的复合加工。
  • 05
    机床独特的斜床身结构，方便切屑的排放以及冷却液的循环使用。
  • 06
    机床可配备自动送料机、接料机等附加功能部件，形成柔性加工生产线。
双主轴双刀塔车铣复合机床


规格参数

主轴

副主轴

动力刀塔

X&Y&Z轴

其他

主轴通孔径Φ66mm
主轴轴承直径NN3020+100BAR+NN3018
油压缸径8'
主轴鼻端A 2-6
主轴马达功率22kW
主轴传动方式直驱
主轴传动比

1:1

主轴转速4300rpm
主轴额定输出转速2320rpm(220V)
主轴通孔径Φ56mm
主轴轴承直径7016/P4
油压缸径6'
主轴鼻端A 2-5
主轴马达功率17.5kW(220V)
主轴传动方式直连马达
主轴传动比

1:1

主轴转速5500rpm(220V)
主轴额定输出转速2700rpm(220V)
刀塔型号BMT65
动力刀塔容量(正反刀)24x2
动力刀塔马达功率7.5/5.5/3kW（发那科）
动力刀塔马达扭矩40/24/16Nm（发那科）
驱动马达(换刀)汇川
换刀速度(相邻刀/对边刀)0.4s/1s
四方型刀具

25mm

圆形刀具Φ40mm
动力刀塔刀具规格ER32(3~22mm)
动力刀座转速5000rpm
X/Y/Z轴最大行程

175 mm

70 mm

515(Z1、Z2)/600(Z3) mm

X/Y/Z轴快速进给20m/min
X/Y/Z滑轨形式35/35/45mm线轨
X/Y/Z轴伺服马达功率4.5kW
X/Y/Z轴滚珠螺杆直径/螺距Φ40mm/Pitch10
X/Y/Z重复定位精度0.005mm
标准控制器FAUNC OI-TF冷却液电机功率1.5kW
电压/功率需求380V/55kVA机器重量8500kg
油压箱容量80L外观尺寸(长X宽X高)

3050×2250×2200mm

产品尺寸图
