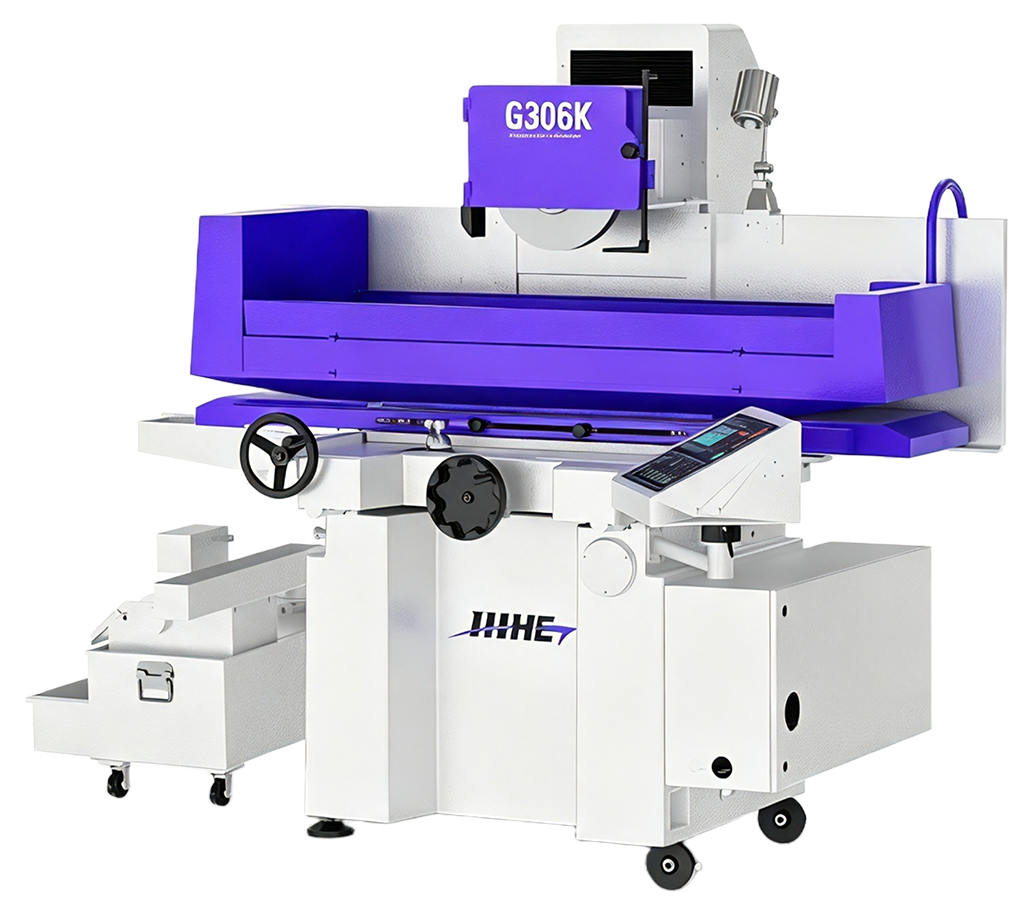

G306K鞍座式平面磨床

根据工件材料、形状，可采用不同的装夹、定位方法。

整机结构加宽加高加厚，机床稳定可靠，摇动顺畅，手感轻巧。

获取方案
G306K鞍座式平面磨床
相关标签：平面磨床,精密平面磨,数控磨床

产品特点

  • 01
    本机床主要是用砂轮周边磨削钢料、铸铁及有色金属等各种材料。根据工件材料、形状，可采用不同的装夹、定位方法。一般平面，可以采用电磁吸盘或直接紧固于工作台上进行磨削加工；平面、直角面、任意角度、圆柱端面等，可在夹具上进行磨削加工（夹具客户自制）。
  • 02
    此型号平面磨床采用立柱固定在底座，主轴磨头体固定在立柱上作上下（Z向）移动，工作台通过鞍座在主机座上作前后（Y向）移动，工作台通过油压缸在鞍座上作左右（X向）移动的结构。
  • 03
    机台主机、立柱，机头均采用高级铸铁铸造，采用计算机软件辅助优化设计，结构内部加强筋的合理配置，经应力消除处理，提升韧性及防止变形。
G306K鞍座式平面磨床


规格参数

工作台加工范围

前后进给

上下结构

砂轮

马达

其他

工作台工作面积600×300mm
左右最大移动量680mm
前后最大移动量340mm
工作台面至主轴中心最大距离570mm
工作台最大承受重量420kg
工作台T型槽14mm×1N
工作台速度

2～25m/min

前后手轮进刀（1格）0.02mm
前后自动进给0.2～20mm
前后快速移动（50HZ）1000mm/min
上下快速移动量300mm/min
上下手动进刀（1格）0.01mm
砂轮尺寸Φ350mm×20-40×Φ127mm
主轴转速

1450rpm

主轴马达3.75kW
上下驱动马达0.08kW
油压马达1.5kW
冲水马达0.18kW
前后驱动马达0.08kW
外观尺寸（长×宽×高）2600×2400×1900mm
毛重2200kg

组成部分说明

Z轴传动上下使用精密级梯形螺杆传动，进刀精准，配有快速升降马达，减轻劳动强度。
主轴组主轴乃机床的心脏，主轴的精度是一台机床质量的最重要组成部分，我们采用台湾原装著名品牌主轴，经过严格的热处理和精密加工，搭配NSK精密配对轴承，主轴内部填封特殊的润滑脂，长期可靠使用，免予维护。
使用环境条件

相对湿度：  35～90%R／H(不结露)

环境温度：  0℃_x005f∽40℃

空气介质：  无腐蚀性介质

光    线：  充足，通风良好

机床应在上述工作环境下，长期稳定运转。

操作与保养之空间G306K机台尺寸为长2600mm,宽2400mm及高1900mm，为安全考虑以及操作和维修的便利，空间必须比机台尺寸规格更大，建议左右各留500mm。
