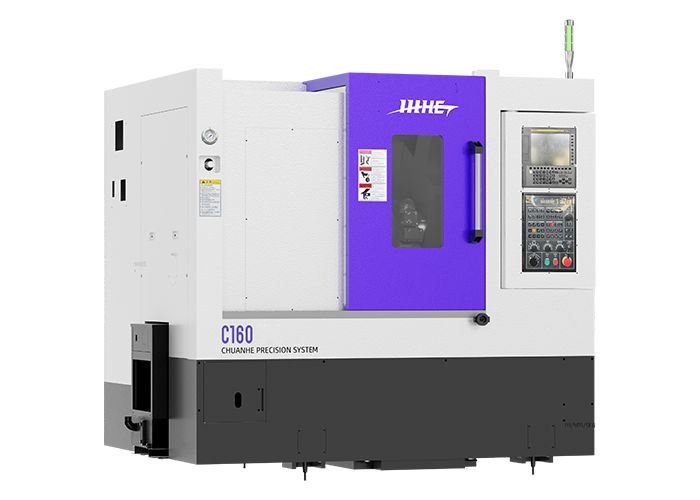

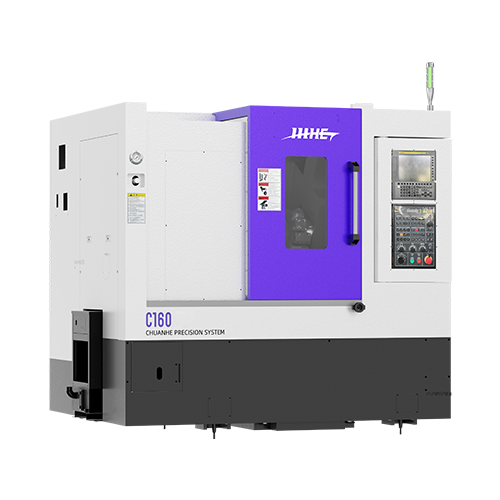

C160刀塔数控车床

采用高级米汉纳铸铁，经过人工时效（热处理）及自然时效方式去除内应力，提供了较佳刚性.稳定性及精度保持性。

获取方案
C160刀塔数控车床
相关标签：高精密数控车床,数控斜床身车床,塔尾座式车床

产品特点

  • 01
    本系列卧式刀塔尾座数控车床，整体30°斜床身在设计之处进行结构解析，抑制重切削或高速动作引起于最小程度，细致分析力的大小，力的作用位置及其变形量，确保了足够的刚性。
  • 02
    采用高级米汉纳铸铁，经过人工时效（热处理）及自然时效方式去除内应力，提供了较佳刚性.稳定性及精度保持性。
  • 03
    配载高精度单元主轴，轴径向刚性高，主轴热温升稳定，热变形小，动态回转精度高。
  • 04
    配德国霄特8/12工位伺服刀塔，精密液压尾座，能够对长短轴类和盘类零件自动完成内外圆柱面，内外螺纹，圆锥面，圆弧面，端面，切槽，倒角等工序。

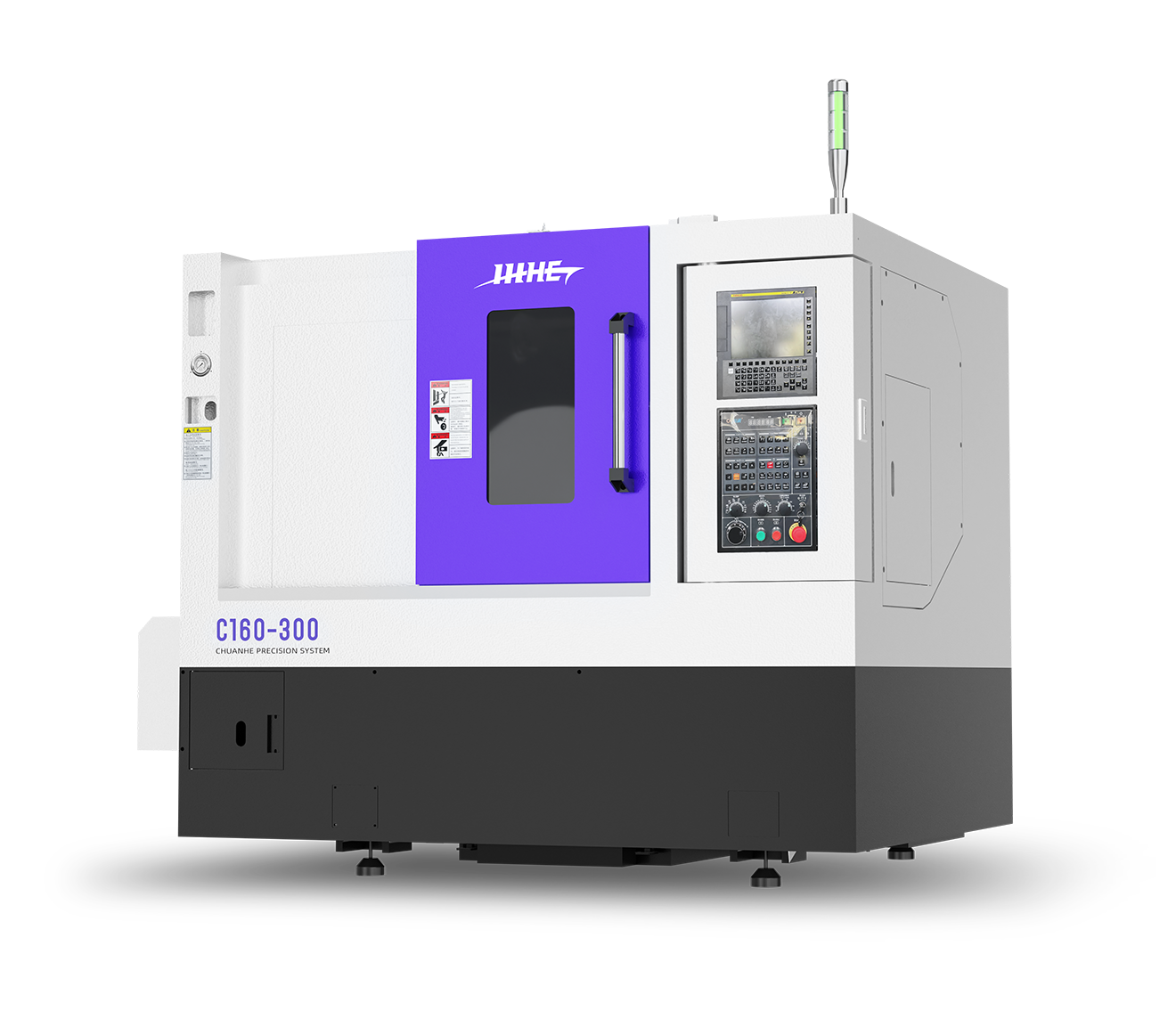

C160刀塔数控车床


规格参数

加工范围

主轴

X&Z轴

电机功率

刀塔

尾座

其他

床鞍上最大旋径Φ400mm
最大车削直径Φ320mm
标准车削直径Φ150mm
拖板上回转直径Φ300mm
最大车削长度300mm
卡盘尺寸6'
棒材容径

Φ42mm

主轴鼻端A 2-5
主轴轴承型号NSK7016A5
主轴通孔径Φ56mm
主轴传动方式皮带传动
主轴传动比1:1
主轴最高转速6000rpm
主轴额定扭矩63Nm
X/Z轴最大行程175+10/320 mm
X/Z轴快速进给30m/min
X/Z轴滑轨形式30mm 线轨
X/Z轴滚珠螺杆直径/螺距Φ32mm/Pitch10
X/Z轴定位精度0.008mm/1000mm
X/Z轴重复定位精度≤0.005mm
主轴电机11kW
X轴伺服马达额定扭矩8.34Nm
Z轴伺服马达额定扭矩8.34Nm
液压站电机1.5kW
水泵电机0.55kW
空调300W
刀塔型号80-8T
换刀速度（相邻刀/对边刀）0.27s/0.57s
圆形刀具Φ32mm
四方型刀具≤25mm
心轴内锥孔MT#4
心轴控制方式液压可程式
尾座本体行程200mm
尾座本体移动方式机械
标准控制器FANUC OI-TF
电压/功率需求380V/20kVA
水箱容量300L机器重量3000kg
油压箱容量60L外观尺寸（长×宽×高）2200×1600×1700mm

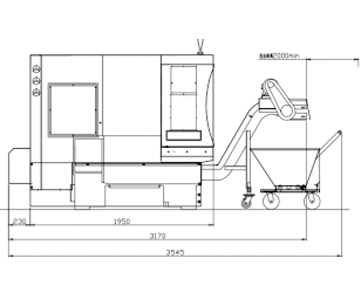

产品尺寸图
