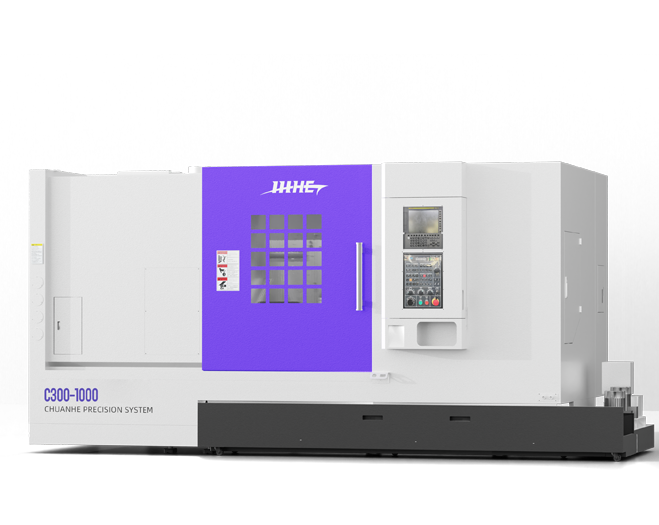

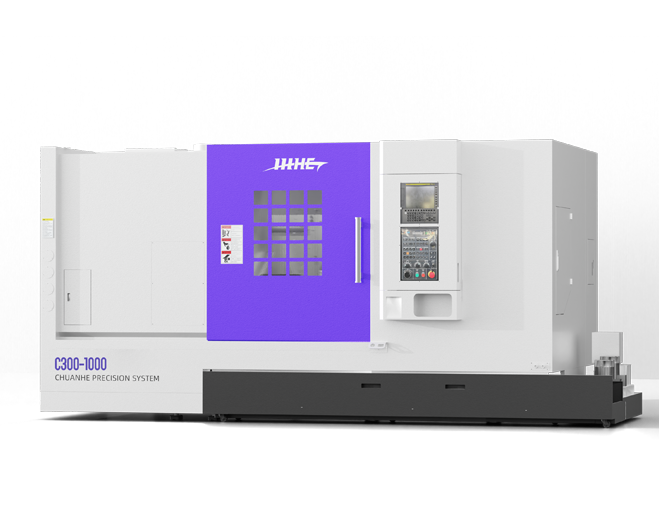

C300-1000刀塔数控车床

采用硬轨能承受更大的载荷，适合大刀量，大进给的粗加工机床

获取方案
C300-1000刀塔数控车床
相关标签：高精密数控车床,数控斜床身车床,斜床身刀塔车床

产品特点

  • 01
    机体主架构为全密闭新式设计，采用优质米汉纳铸铁机体与周密肋骨全支撑制造，经特殊研发机身内面加肋的铸件抗扭力极高，耐震性超强。此外内部宽广的空间让操作者能很容易的换装刀具与工件物，配合高刚性的结构，创造出占地空间小、但高精度且多功能的自动化机械
  • 02
    采用硬轨能承受更大的载荷，适合大刀量，大进给的粗加工机床。因为导轨的接触面积大，机床运行更加平稳，适合对机床振动要求较高的机床
  • 03
    配载日本NSK NN系列P4级轴承，轴径向刚性高，主轴热温升稳定，热变形小，动态回转精度高
  • 04
    标配德国肖特125-12T伺服刀塔，精密液压尾座，能够对长短轴类和盘类零件自动完成内外圆柱面，内外螺纹，圆锥面，圆弧面，端面，切槽，倒角等工序
C300-1000刀塔数控车床


规格参数

加工范围

主轴

X&Z轴

电机功率

刀塔

尾座

其他

床鞍上最大旋径Φ730mm
最大车削直径Φ620mm
标准车削直径Φ300mm
拖板上最大回转直径Φ440mm
最大车削长度1000mm
卡盘尺寸12’
棒材容径

Φ75mm

主轴鼻端A 2-8
主轴轴承型号NN结构系列轴承
主轴通孔径Φ87mm
主轴传动方式皮带传动
主轴传动比1:2
主轴最高转速2500rpm
额定扭矩230Nm
X/Z轴最大行程300+20/1085mm
X/Z轴快速进给20/25 m/min
X/Z滑轨形式硬轨
X/Z轴滚珠螺杆直径/螺距Φ40*Pitch08/50mm*Pitch10
X/Z轴定位精度0.008/1000mm
X/Z轴重复定位精度≤0.005mm
主轴电机18.5kW
X轴伺服马达额定扭矩20Nm
Z轴伺服马达额定扭矩27Nm
液压站电机1.5kW
水泵电机0.55kW
空调300W
刀塔型号125-12T
换刀速度（相邻刀/对边刀）0.37s/0.95s
圆形刀具Φ50mm
四方型刀具≤32mm
心轴内锥孔MT#5/100mm/80mm
心轴控制方式液压可程式
尾座本体行程915mm
尾座本体移动方式机械
标准控制器FAUNC OI-TF电压/功率需求380V/40kVA
水箱容量300L机器重量6500kg
油压箱容量60L外观尺寸（长×宽×高）4155×1910×1980mm

产品尺寸图

刀塔车床

刀塔车床
