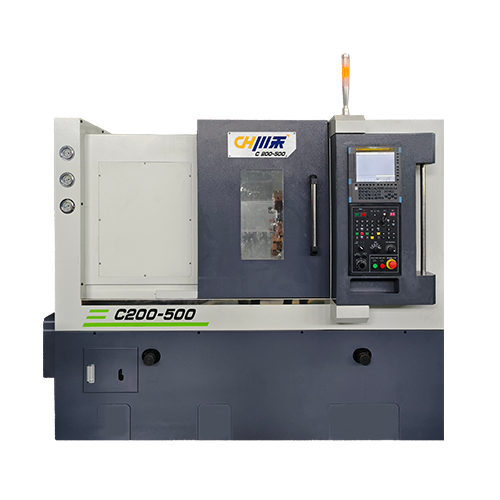

C200-500 タレットCNC旋盤

ラジアル剛性が高く、主軸の熱温度上昇が安定し、熱変形が少なく、動的回転精度が高いシャフトです。

シナリオを入手する
C200-500 タレットCNC旋盤

製品の特徴

  • 01
    このシリーズの横型タレット心押台CNC旋盤は、全体的に30°の傾斜ベッドを持ち、重切削や高速動作による影響を最小限に抑えるために設計時点で構造解析が行われ、力の大きさ、力の作用位置が考慮されています。変形量を綿密に解析し、十分な剛性を確保。
  • 02
    高級ミーハナイト鋳鉄を使用し、人工時効(熱処理)と自然時効により内部応力を取り除き、剛性、安定性、精度保持力を向上させています。
  • 03
    高精度ユニットスピンドルと複列ローラタイプの重切削軸受を搭載し、ラジアル剛性が高く、主軸の熱温度上昇が安定し、熱変形が少なく、動的回転精度が高いシャフトです。
  • 04
    標準的なドイツ Xiaote 12 ステーション サーボ タレットと精密油圧心押し台は、長短シャフトおよびディスク部品の内側および外側の円筒面、内側および外側のねじ山、円錐面、円弧面、端面、溝入れ、面取りなどを自動的に完成させることができます。 .プロセス。
C200-500 タレットCNC旋盤


仕様

処理範囲

紡錘

X&Z軸

モーターパワー

ドトレット

心押台

其他

サドル上の最大回転半径Φ560mm
最大回転径Φ400mm
標準旋削径Φ200mm
牽引プレートの回転直径Φ300mm
最大回転長さ488mm
チャックサイズ8'
ロッドキャパシティ

Φ52mm

スピンドルノーズA 2-6
スピンドルベアリングモデルNN3020+100BAR+NN3018
スピンドル貫通穴径Φ66mm
主軸伝達モード皮带传动
主軸伝達比1:1
主軸最高速度4200rpm
スピンドル定格トルク89.5 Nm
X/Z軸の最大ストローク230+15/530mm
X/Z軸早送り30m/min
X/Z軸スライドレール形状45mm 线轨
X/Z軸ボールネジ径/ピッチΦ32/40mm*Pitch10
X/Z軸位置決め精度0.008mm/1000mm
X/Z軸繰り返し位置決め精度≤0.005mm
スピンドルモーター11kW
X軸サーボモータ定格トルク11.5Nm
Z軸サーボモータ定格トルク11.5Nm
油圧ステーションモーター1.5kW
ウォーターポンプモーター0.55kW
エアコン300W
タレットモデル100-12T
工具交換速度(隣接ナイフ/反対刃ナイフ)0.27s/0.57s
丸カッターΦ40mm
角型ツール≤25mm
マンドレル内側テーパー穴MT#5
主軸制御方式油圧プログラム可能
心押し台本体ストローク400mm
心押台本体の移動方法機械的
標準コントローラFAUNC OI-TF
電圧/電力要件380V/25kVA
水タンク容量300L機械重量4000kg
油圧タンク容量60L外観サイズ(長さ×幅×高さ)2600×1800×1900mm

製品サイズ図
