P120 自動換刀旋盤

ローナイフデザイン、ローナイフシートストレートローナイフ、迅速かつ正確な工具交換。

処理時間を節約し、メンテナンスコストを削減します。

シナリオを入手する
P120 自動換刀旋盤
相关标签：排刀车床,排刀机床,排刀式数控车床

製品の特徴

  • 01
    この機械は水平CNC旋盤であり、ベースとベッドの統合鋳造設計であり、ベッドガイドレールの表面は45度傾斜しており、高精度の機械加工を保証するために大きなベアリングセクションを備えています。 高剛性、低重心、主軸近接構造特性
  • 02
    ローナイフ設計、ローツールホルダーストレートローナイフ、迅速かつ正確なツール交換、処理時間の節約、メンテナンスコストの削減
  • 03
    高精度サーボ電動スピンドル、シャフトの高ラジアル剛性、スピンドルの安定した熱温度上昇、小さな熱変形、高い動的回転精度
  • 04
    それはいろいろな種類の部品の内外の円柱面、円錐面、円弧面、端面、溝、めねじおよび外ねじ、面取りおよび他のプロセスの切断を完了することができます
  • 05
    自動旋削加工用のオプションのバーフィーダー、「無人」自動生産を実現するオプションのトラスマニピュレーター
P120 自動換刀旋盤


仕様

加工範囲

スピンドル

X&Z軸

モーターのパワー

他の

サドル上の最大回転半径Φ320mm
最大回転径Φ300mm
標準旋削径Φ120mm
牽引プレートの回転直径Φ126mm
最大回転長さ300mm
チャックサイズ5'
ロッドキャパシティ

Φ36mm

スピンドルノーズA 2-4
スピンドルベアリングモデル7014
スピンドル貫通穴径Φ46mm
主軸伝達モードダイレクトドライブ
主軸伝達比1:1
主軸最高速度6000rpm
スピンドル定格トルク35.8Nm
X/Z軸の最大ストローク350/320mm
X/Z軸早送り30m/min
X/Z軸スライドレール形状30mm 线轨
X/Z軸ボールネジ径/ピッチΦ25/32mm/Pitch10
X/Z軸位置決め精度0.008mm/1000mm
X/Z軸繰り返し位置決め精度≤0.005mm
スピンドルモーター出力7.5kW
X軸サーボモータ定格トルク8.34Nm
Z軸サーボモータ定格トルク8.34Nm
油圧ステーションモーター0.75kW
ウォーターポンプモーター0.55kW
ホット/コールドスイッチ300W
標準コントローラSYNTEC 22TAツールマガジン6排刀座
電圧/電力要件380V/15kVA角型ツール≤20mm
油圧タンク容量30L丸カッターΦ25mm
機械重量2000kg外観サイズ（長さ×幅×高さ）2100×1600×1700mm

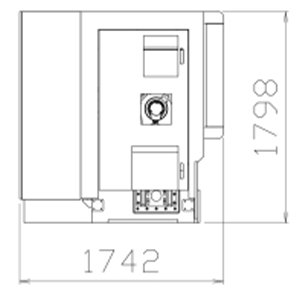

製品サイズ図
