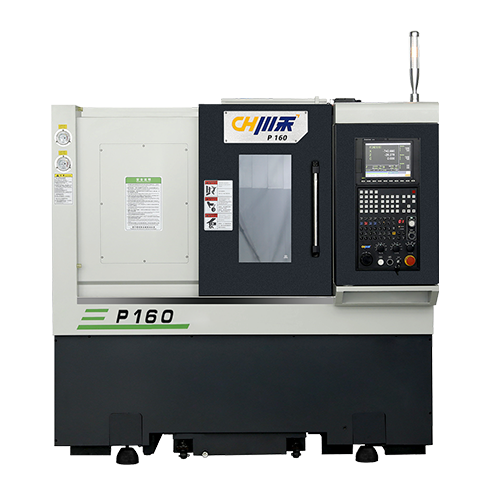

P160 自動換刀旋盤

ナイフ列の設計、ナイフ列ホルダーはツールを直線に配置し、ツールの交換は迅速かつ正確です。

処理時間を節約し、メンテナンスコストを削減します。

シナリオを入手する
P160 自動換刀旋盤
相关标签：排刀车床,排刀式数控车床,排刀式数控车

製品の特徴

  • 01
    本機はベースとベッドを一体鋳造した横型CNC旋盤で、ベッドレール面は45度傾斜しており、耐荷重断面が大きく高精度な切削加工が可能です。高剛性、低重心、主軸至近の構造が特長
  • 02
    ナイフ列の設計、ナイフ列ホルダーは直線に配置されており、ツールの交換は迅速かつ正確であり、処理時間を節約し、メンテナンスコストを削減します。
  • 03
    高精度サーボ電動スピンドル、高いシャフトラジアル剛性、安定したスピンドル熱温度上昇、小さい熱変形、高い動的回転精度
  • 04
    各種部品の内外円筒面、円錐面、円弧面、端面、溝入れ、内外ねじ、面取りなどの切削加工が可能です。
  • 05
    自動旋削加工を実現するオプションのバーフィーダ、「無人」自動生産を実現するオプションのトラスマニピュレータ
P160 自動換刀旋盤


仕様

加工範囲

スピンドル

X&Z軸

モーターのパワー

他の

サドル上の最大回転半径Φ400mm
最大回転径Φ300mm
標準旋削径Φ150mm
牽引プレートの回転直径Φ126mm
最大回転長さ340mm
チャックサイズ6'
ロッドキャパシティ

Φ46mm

スピンドルノーズA 2-5
スピンドルベアリングモデル7016
スピンドル貫通穴径Φ46mm
主軸伝達モード皮带传动
主軸伝達比1:1
主軸最高速度6000rpm
スピンドル定格トルク63Nm
X/Z軸の最大ストローク460/340mm
X/Z軸早送り30m/min
X/Z軸スライドレール形状35mm 线轨
X/Z軸ボールネジ径/ピッチΦ32mm/Pitch10
X/Z軸位置決め精度0.008mm/1000mm
X/Z軸繰り返し位置決め精度≤0.005mm
スピンドルモーター出力11kW
X軸サーボモータ定格トルク8Nm
Z軸サーボモータ定格トルク8Nm
油圧ステーションモーター0.75kW
ウォーターポンプモーター0.55kW
ホット/コールドスイッチ300W
標準コントローラSYNTEC 22TAツールマガジン6列のツールホルダー
電圧/電力要件380V/19kVA角型ツール≤20mm
油圧タンク容量30L丸カッターΦ25mm
機械重量2800kg外観サイズ（長さ×幅×高さ）2200×1600×1700mm

製品サイズ図

排刀车床

排刀车床

排刀车床
